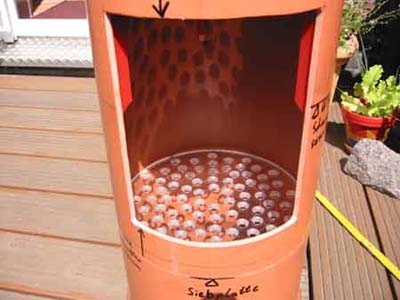

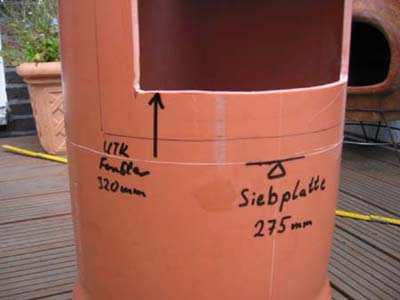

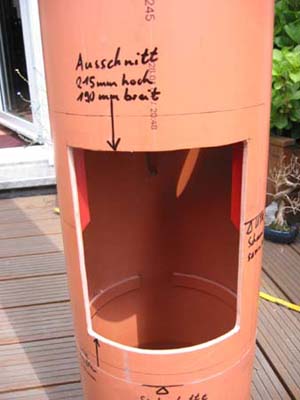

Unten wird ein Fenster in das 250er KG-Rohr mit den Maßen, 190mm breit und 215mm hoch gesägt. Der Abstand zum Boden beträgt 320mm Unterkante Fenster. Die Siebplatte muß ca. 275mm Abstand zum Boden haben. Die Auflage kann man aus den Resten des Fensterauschnittes machen ( die Halter sieht man im oberen Bild gut ). |
 |
|
 |

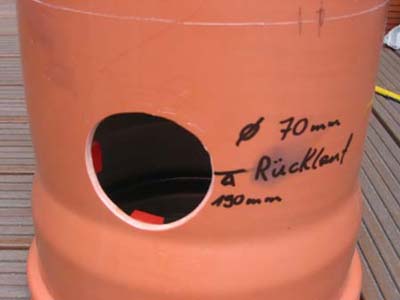

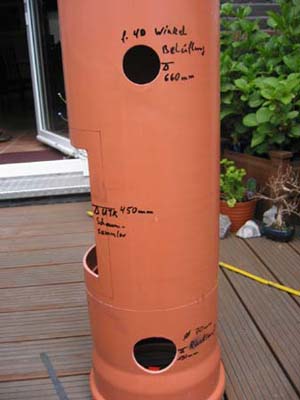

Eine Bohrung ( für das DN 40mm Winkelstück ) für die Belüftung des Abschäumers wird 90° Grad versetzt gebohrt. Für den Ablauf hab ich eine Bohrung für DN 70mm gesetzt. |
 |

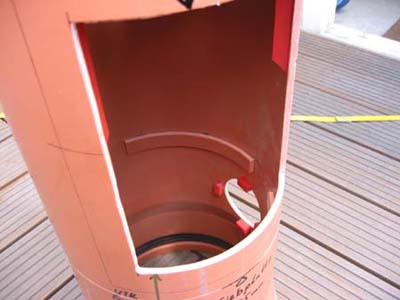

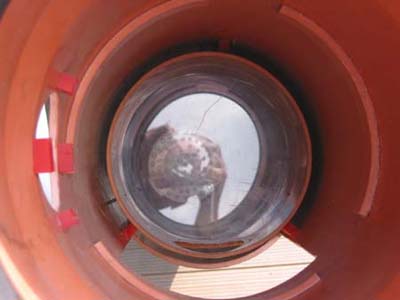

| Hier noch eine Innenansicht. |
|
 |
|
 |

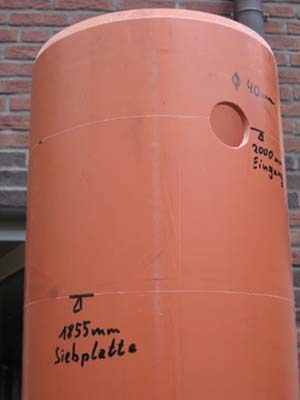

Oben wird eine Bohrung für das Einlaufrohr ( DN 40mm ) gebohrt. Die Halter für die Sieplatte oben werden von innen eingeklebt. |
 |

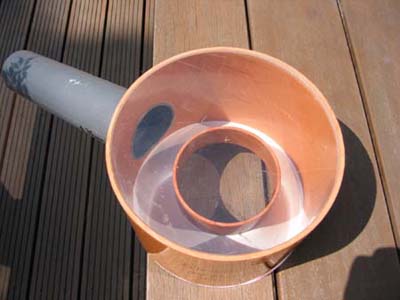

| Das ist der fertige Schaumsammler, das Ablaufrohr wird aber erst später eingeklebt. |
 |
Neue Version für leichte Prallkörper

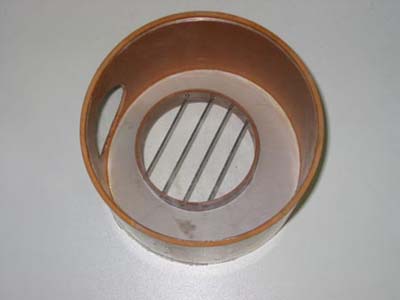

Da es bei sehr leichten Prallkörpern immer wieder vorgekommen ist, das selbst diese mitabgeschäumt wurden, habe ich diese verbesserte Version gebaut. Ich habe einfach 2mm V2A-Draht mit einem Abstand von ca. 20mm eingeklebt, somit passen die Körper mit 25mm nicht mehr hindurch. Die alte Version kann man aber getrost bauen wenn die Prallkörper nicht so leicht sind.
|
|
 |
|
 |

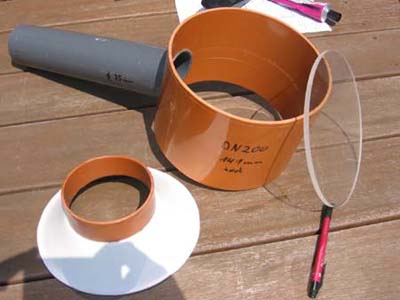

Hier die Einzelteile:
Ablaufrohr DN70
Gehäuse DN 200, 141mm lang
Der Schaumtrichter besteht aus
einem Stück KG - Rohr DN 100, 35mm
lang und einer Polystyrolplatte 2mm Stark
( weiße Platte ,Modellbauzubehör ).
Plexiglasscheibe, für den Verschluss nach oben
|
 |

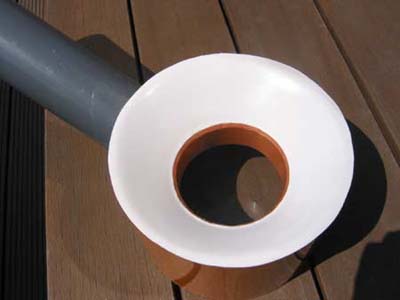

| Der Trichter wurde aus einer Polystyrolplatte, die heiß gemacht wurde ( zur Formbarkeit ), gebogen. Die Platte mit ein wenig Übermaß kreisrund ausschneiden und auf das 200 KG-Rohr legen. Einen Holzklotz o.ä. in der Mitte des 200 KG - Rohres unterlegen ( ca. 105mm hoch ), damit man die Platte nicht zu weit und schön gleichmäßig eindrückt wird. Dann mit einem Heißluftgebläse oder auch Brenner vorsichtig erwärmen. Wenn die Platte langsam weich wird, ein 100 KG - Rohr nehmen und von oben ( mittig ) eindrücken. Danach den Ausschnitt für das 100 KG - Rohr machen und das Ganze verkleben. Die Plexiglasscheibe wird zum Schluß auf die Oberseite des Schaummsammlers wasserdicht eingeklebt. Das Ablaufrohr wird erst nach dem Einbau des Schaumsammlers in den Abschäumer eingeklebt. |
|
| Der Schaumsammler wird nun an seinem Bestimmungsort eingebaut. Dieser wird mit Edelstahlblechschrauben und den Abstandshaltern ( rot, Reste aus einer PVC-Platte ) festgeschraubt. |
|
 |
|
 |

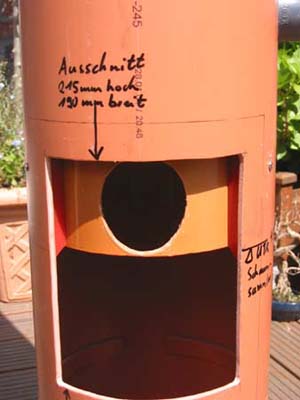

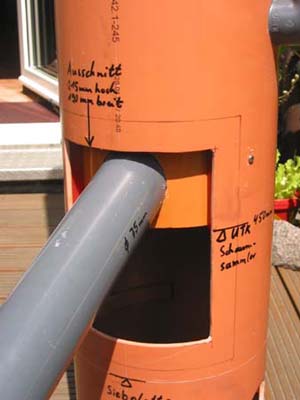

Hier kann man den Schaumsammler eingebaut sehen. Der Trichter ist noch nicht eingebaut, das Bild soll nur den Einbau mit den Abstandandshaltern veranschaulichen. Mam beachte das der Schaumsammler nach oben hin mit einer Plexiglasplatte verschlossen ist. Leider sieht man das auf dem Bild sehr schlecht, das Wasser muss also später seitlich um den Schaumsammler fließen. |
 |

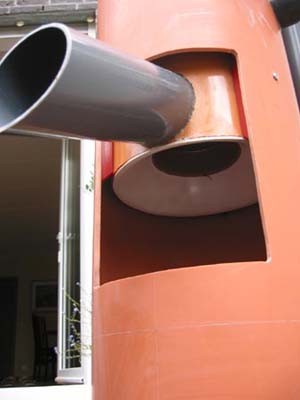

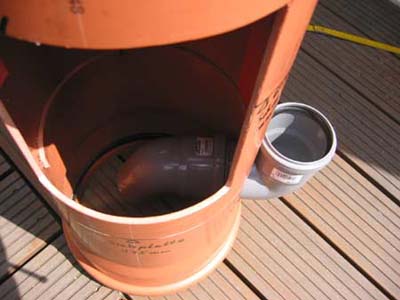

| Das Ablaufrohr wird eingepaßt und verklebt. |
|
 |
|
 |
Unten wird der Ablaufbogen DN 70 mit Innotec eingeklebt. |
 |
| Nun kann der Boden mit einer Blindkappe verschlossen werden und die Siebplatte aus Plexiglas kann man einsetzen. |
|

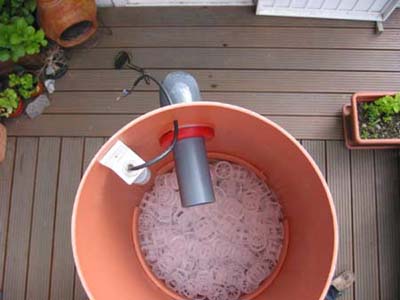

| Von oben werden nun die Prallkörper eingefüllt, bei mir waren es ca. 50l. Ein Schwimmerschalter ( links oben ) dient der Sicherheit, da es sich um ein gepumptes System handelt. Ein Zweiter Schwimmerschalter sitzt im Ablaufrohr, somit verhindere ich bei einer Verstopfung ein überlaufen des Abschäumers. Ergänzung: die Schalter wurden nie angeschlossen, da das System reibungslos läuft. |
|
 |
|
 |
Danach kann die obere Siebplatte aufgelegt werden. |
 |

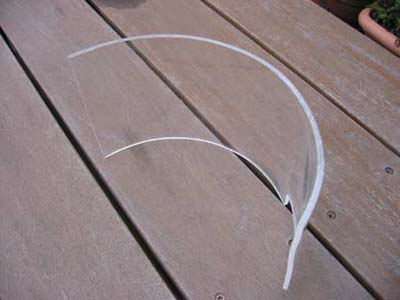

| Als nächstes fertigen wir die gebogene Sichtscheibe, diese ist wichtig damit man später den Wasserstand einstellen kann. Aus einer Plexiglasplatte die wir auf Maß schneiden fertigen wir diese . Das Plexiglas legen wir dann im Backofen bei 140 - 150°C auf eine Aluminiumfolie. Wenn das Plexiglas weich wird, herausnehmen und sofort auf das 250 KG - Rohr legen ( Handschuhe nicht vergessen ) anformen und abkühlen lassen. Die Scheibe hat nun die gewünschte Biegung. |
|

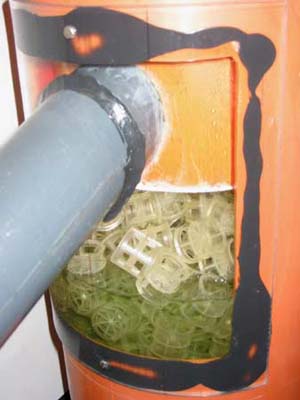

| Als nächstes muss man die Bohrung für das Schaumrohr machen. Wenn das Ganze passt, dann kann man die Scheibe mit Innotec festkleben. Oben und unten habe ich mittig eine kleine Edelstahlschraube zum leichteren fixiren derScheibe eingeschraubt. |
|
 |
|
 |

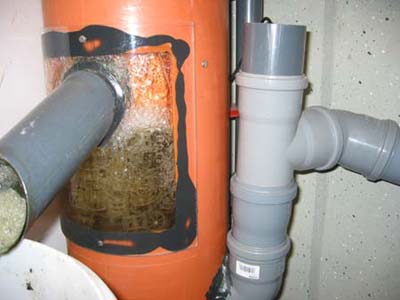

Die Höhe des Wasserstandes im Eiweißabschäumer wird mit dem T-Stück im Ablauf eingestellt. Der Pegel sollte sich auf der Höhe der Unterkante des Schaumsammlers einstellen.
Fertig
|
